Back
專業服務
品質服務
品質工程分析服務
材料分析

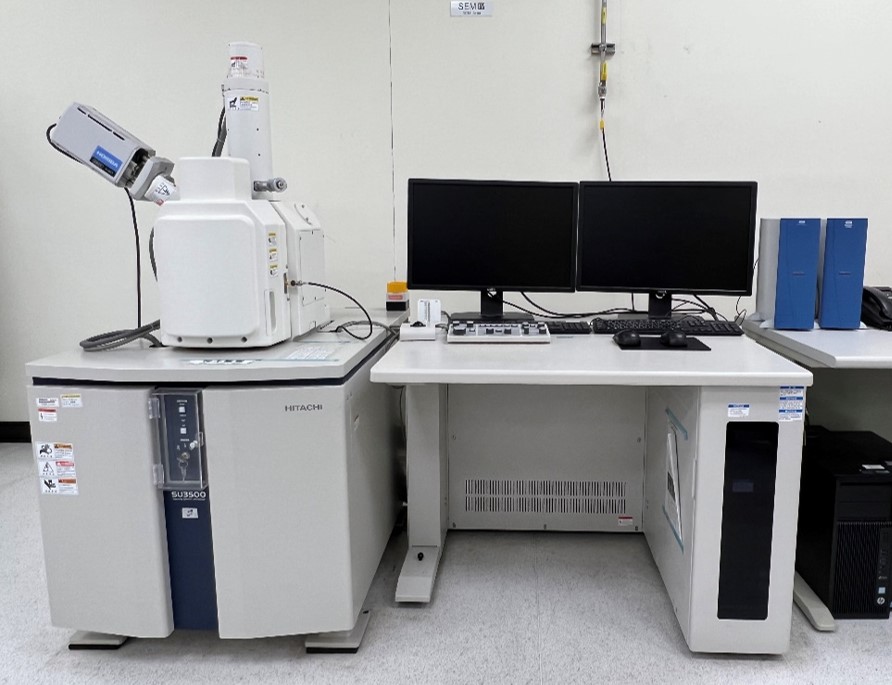

掃描式電子顯微鏡 (SEM)
元素分析 (EDS)
掃描式電子顯微鏡(Scanning Electron Microscope,SEM)是利用微小聚焦的電子束(Electron Beam)進行樣品表面掃描,以收集二次電子的訊號來成像。
訊號源主要來自:二次電子、背向散射電子及特性X光…等
SEM可提供樣品表面高解析度且長景深的圖像,極利於微小區域的觀察,同時結合EDS(X-射線能量散布能譜)的元素分析,讓SEM/EDS成為半導體實驗室不可或缺的重要儀器。
設備種類:HITACHI SU3500
設備能力:
1. 影像解析度:
7 nm (加速電壓3kV、SE模式)
10 nm (加速電壓5kV、BSE模式)
2. 加速電壓:0.3~30kV
3. 倍率:x5~300,000

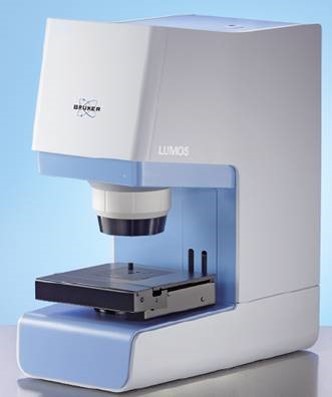

傅立葉轉換紅外線顯微鏡 (FTIR-Microscope)
利用樣品吸收紅外光,引起分子間的振動及轉動,經由機台將產生的能量訊號轉換成一般常見的紅外線吸收光譜圖。
主要用於廠內所提供的未知物經過SEM/EDS初步判斷是否為有機物,再透過FTIR-Microscope分析,比對資料庫判斷有機物的種類。
設備種類:BRUKER LUMOS
設備能力:
1. 樣品厚度:40mm
2. 光譜範圍:6000~650cm
-1
3. 光譜解析度:2cm
-1
4. 樣品大小:>10*10μm

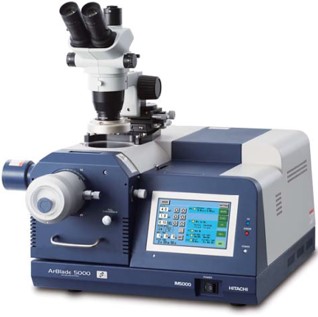

離子切割拋磨機 (Ion Milling System)
離子切割拋磨機又名離子研磨機,此機台同時具備橫截面研磨與平面研磨兩種功能,並採用氬氣作為離子源。
樣品在進行以往的機械式研磨時,無法避免因為應力所產生的變形、裂痕或刮痕,為了解決此現象我們採用離子研磨,利用離子束轟擊樣品表面,藉此達到研磨的效果。
設備種類:HITACHI ArBlade 5000
設備能力:
1. 橫截面研磨樣品尺寸:20*12*7mm (W*D*H)
2. 橫截面研磨效率:≥1000μm/hr
3. 橫截面研磨寬度:8mm
4. 平面研磨樣品尺寸:50*25mm (Φ*H)
5. 平面研磨範圍:Φ 32mm

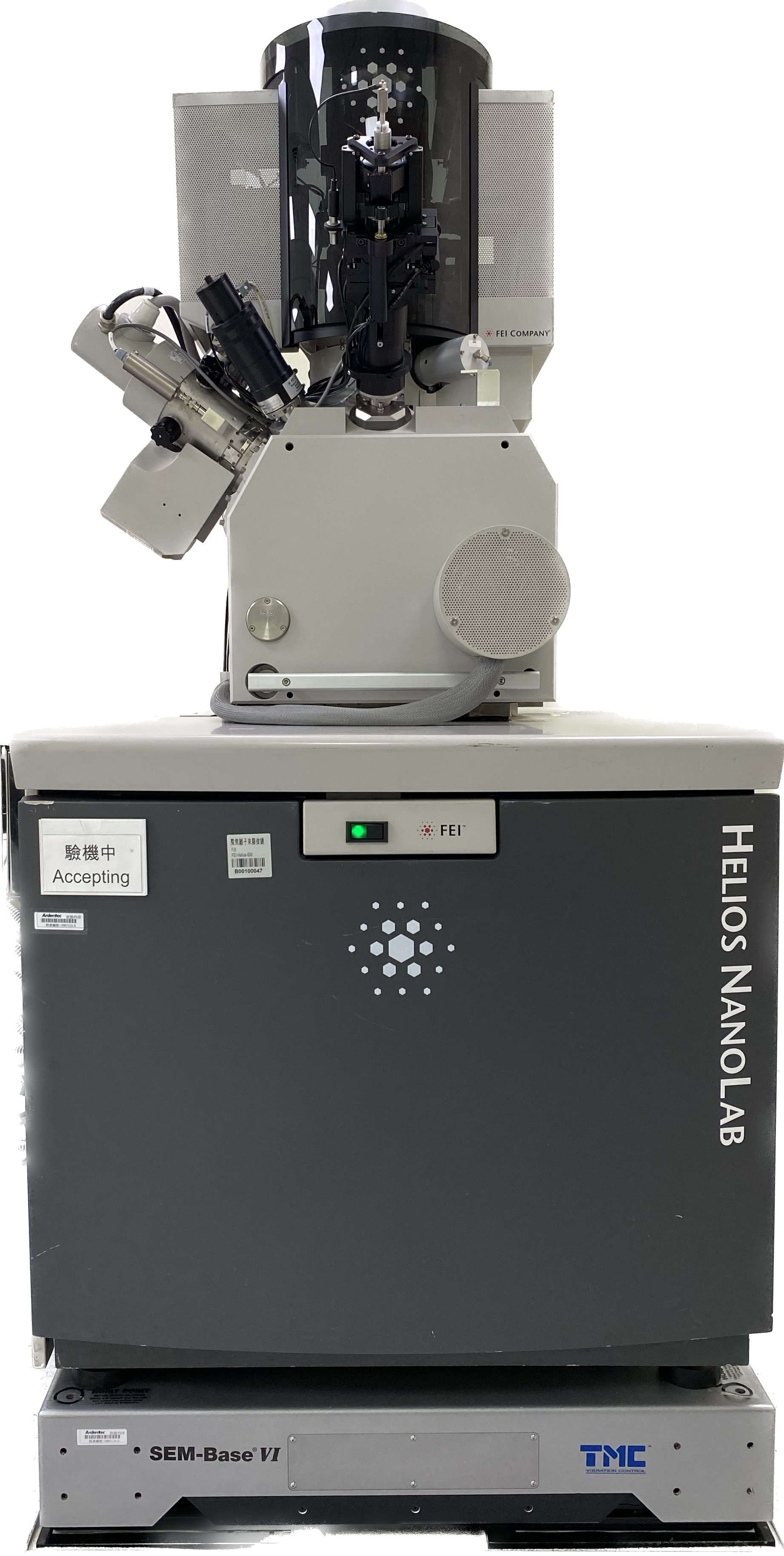

雙束聚焦離子束顯微鏡 (Dual Beam FIB)
FIB全名為Focused Ion Beam,為利用Ga(鎵)作為離子源,藉由Ga離子束聚焦於樣品表面達到切割的效果。
Dual Beam FIB 為配有電子束(e-beam)及離子束(i-beam),故同時具有SEM及FIB的功能,這項技術能在切割前先利用SEM功能確認目標區域,再使用FIB功能進行樣品切割。
設備種類:FEI Helios NanoLab 600
設備能力:
1. SEM Resolution:1.6nm at 5kV
2. FIB Resolution:5nm at 30kV
3. SEM 加速電壓:up to 30kV
4. FIB 加速電壓:up to 30kV
5. 最大樣品尺寸:150*150*32mm (X*Y*Z)
6. Gas Injection System: Platinum、Carbon deposition
手持式X射線螢光元素分析儀 (XRF)
XRF為快速且非破壞性的物質檢測分析。
XRF為利用X 光照射待測物表面,當原子受到高能量X光照射時,會因為內部電子的躍遷及外部電子的填補,而釋放出能量-X光螢光(X-ray fluorescence),由於不同元素所產生的螢光皆有所不同,所以可以利用此特性進行樣品定性分析。
設備種類:Olympus Vanta
設備能力:
1. 無樣品大小限制
2. 液體、粉體、固體皆可執行分析
3. 檢測元素範圍:鎂 (Mg) ~ 鈾 (U),偵測極限最低可達ppm等級
4. 檢測時間:RoHS檢測項目40秒快速分析
5. 有害物質分析 (RoHS):鉛(Pb)、鎘(Cd)、汞(Hg)、溴(Br)、鉻(Cr)
6. 無鹵素分析:總溴(Br)、總氯(Cl)
7. 八大重金屬:鉛(Pb)、鎘(Cd)、汞(Hg)、溴(Br)、鉻(Cr)、砷(As)、硒(Se)、鋇(Ba)
×
